ASA-VRKM

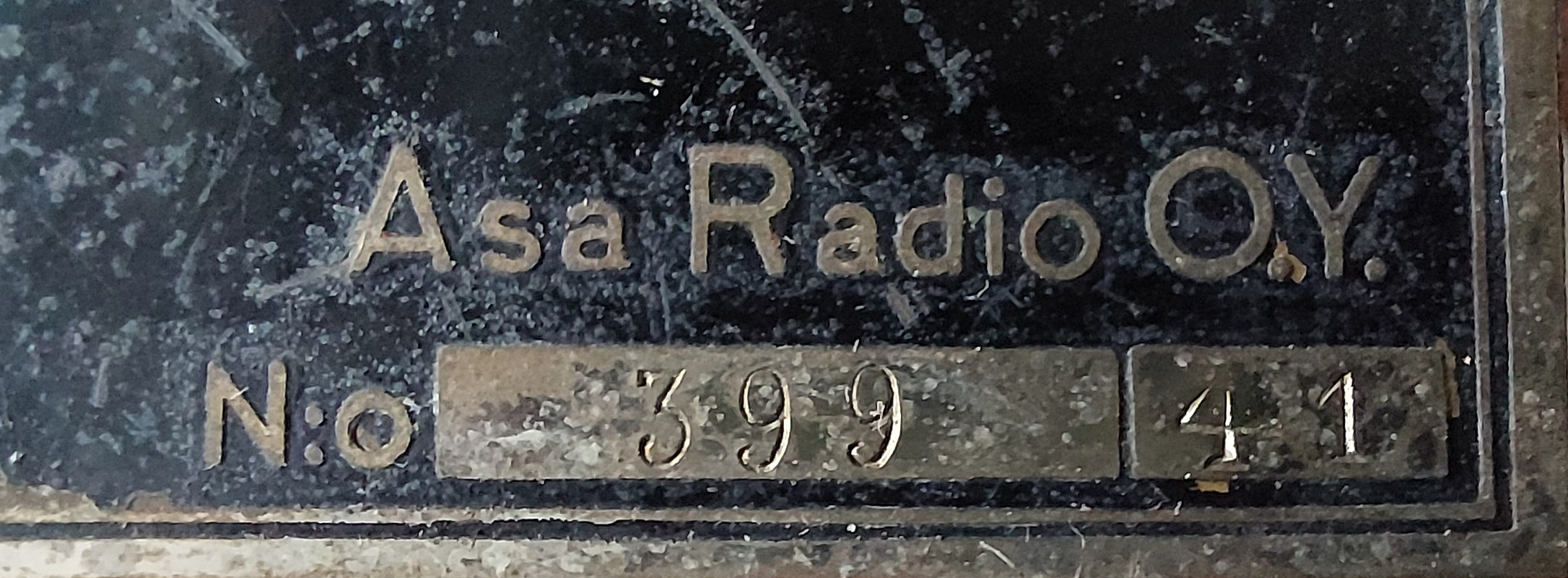

ASA-VRKM, sn: 399/41

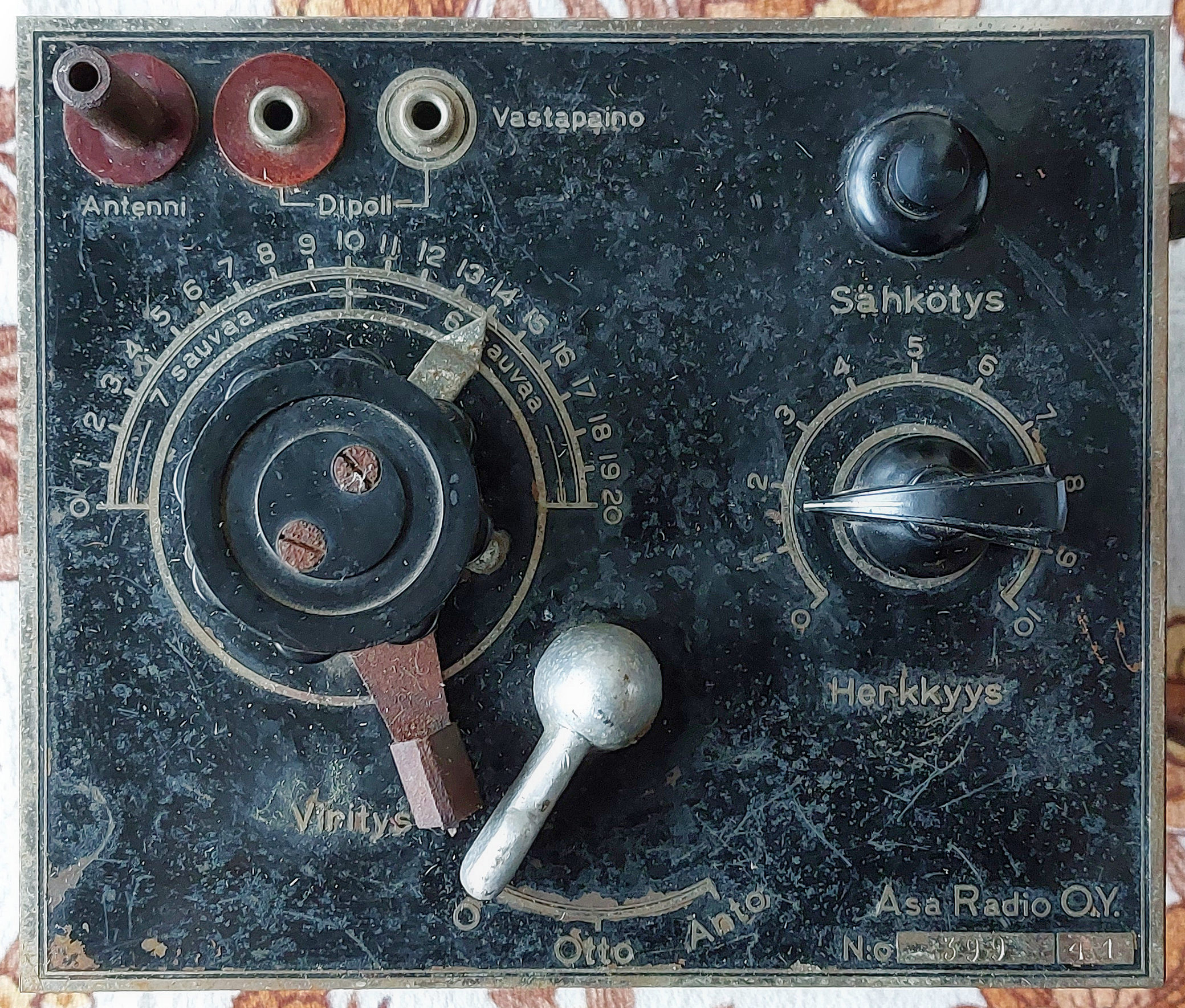

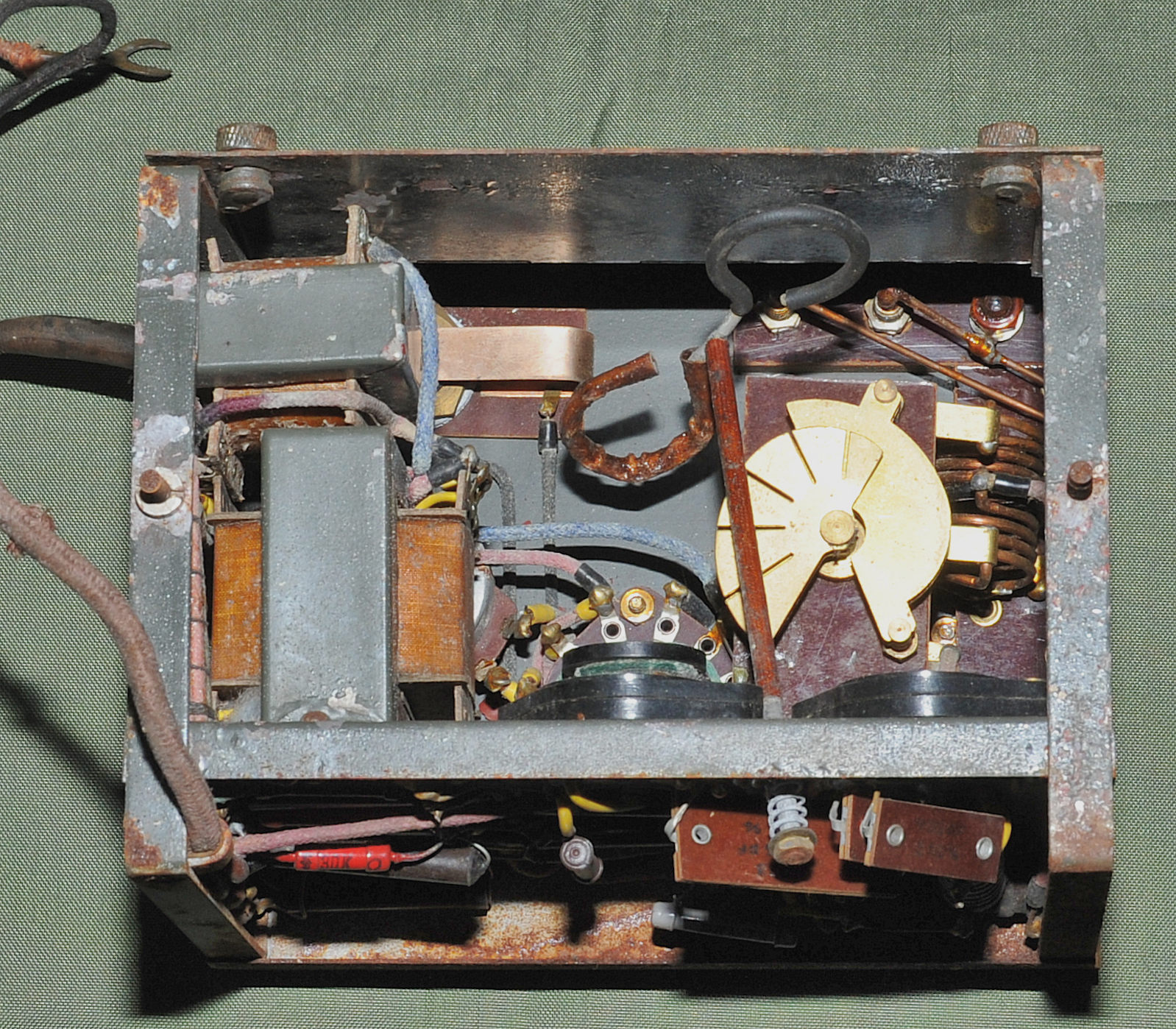

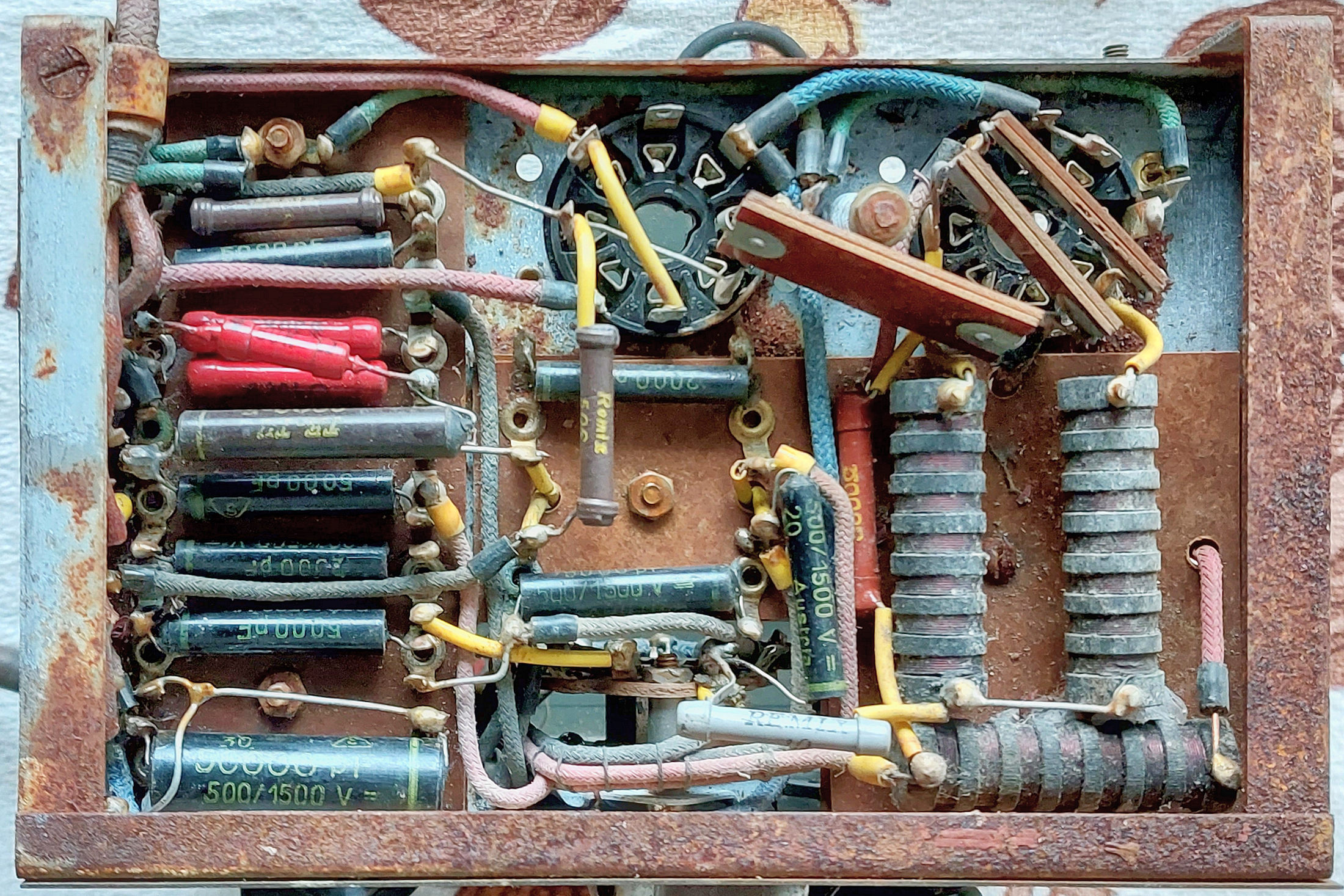

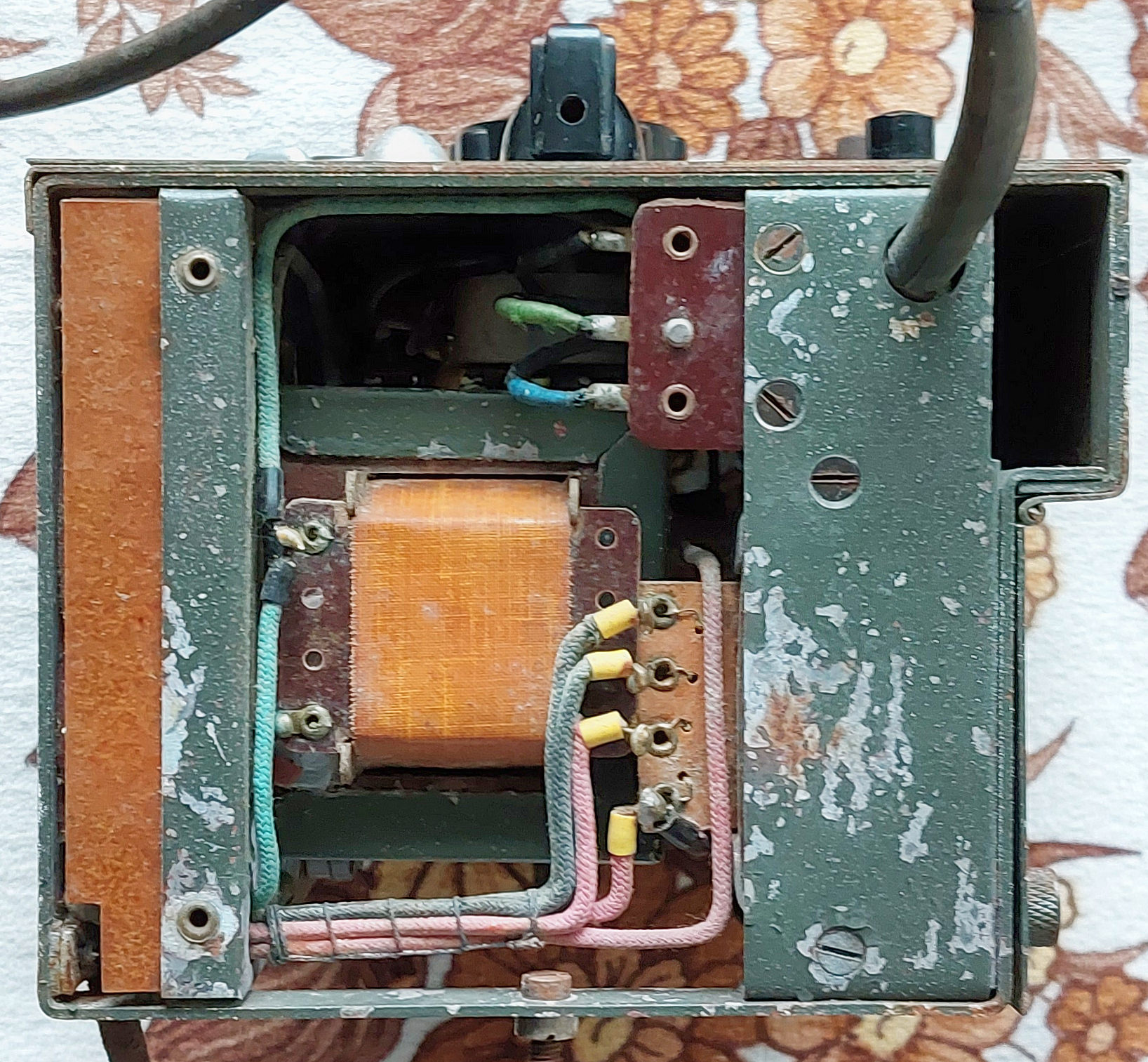

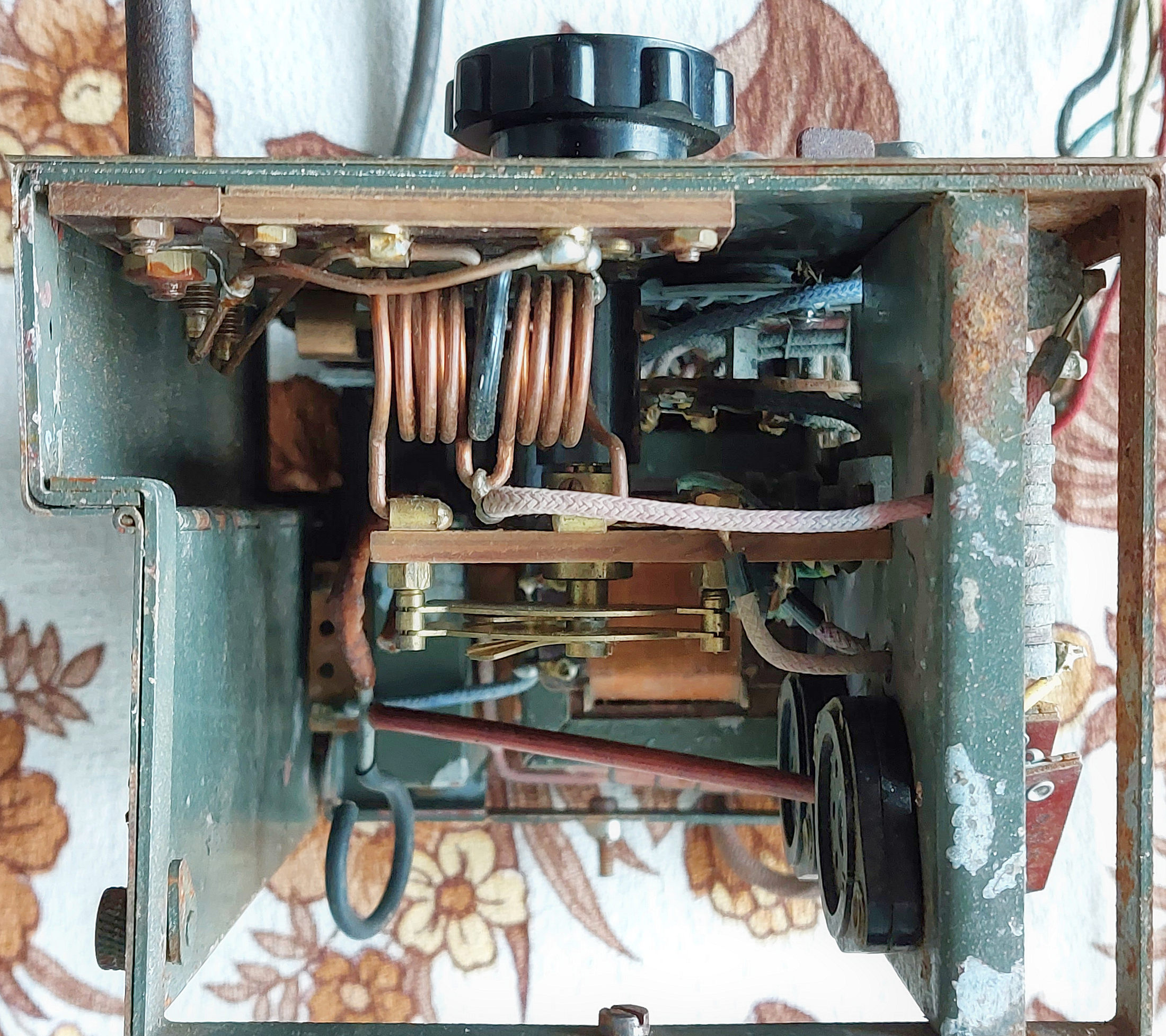

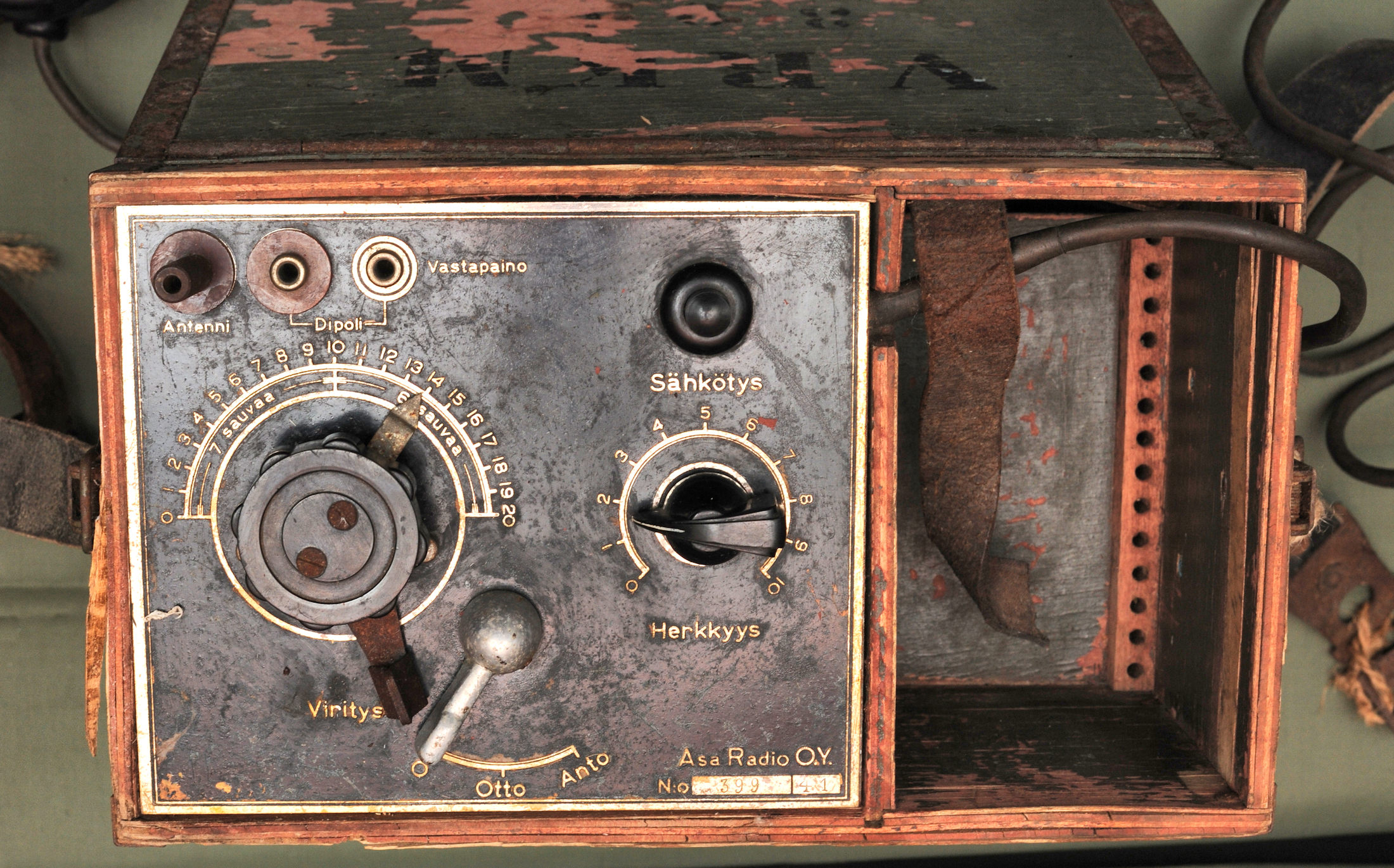

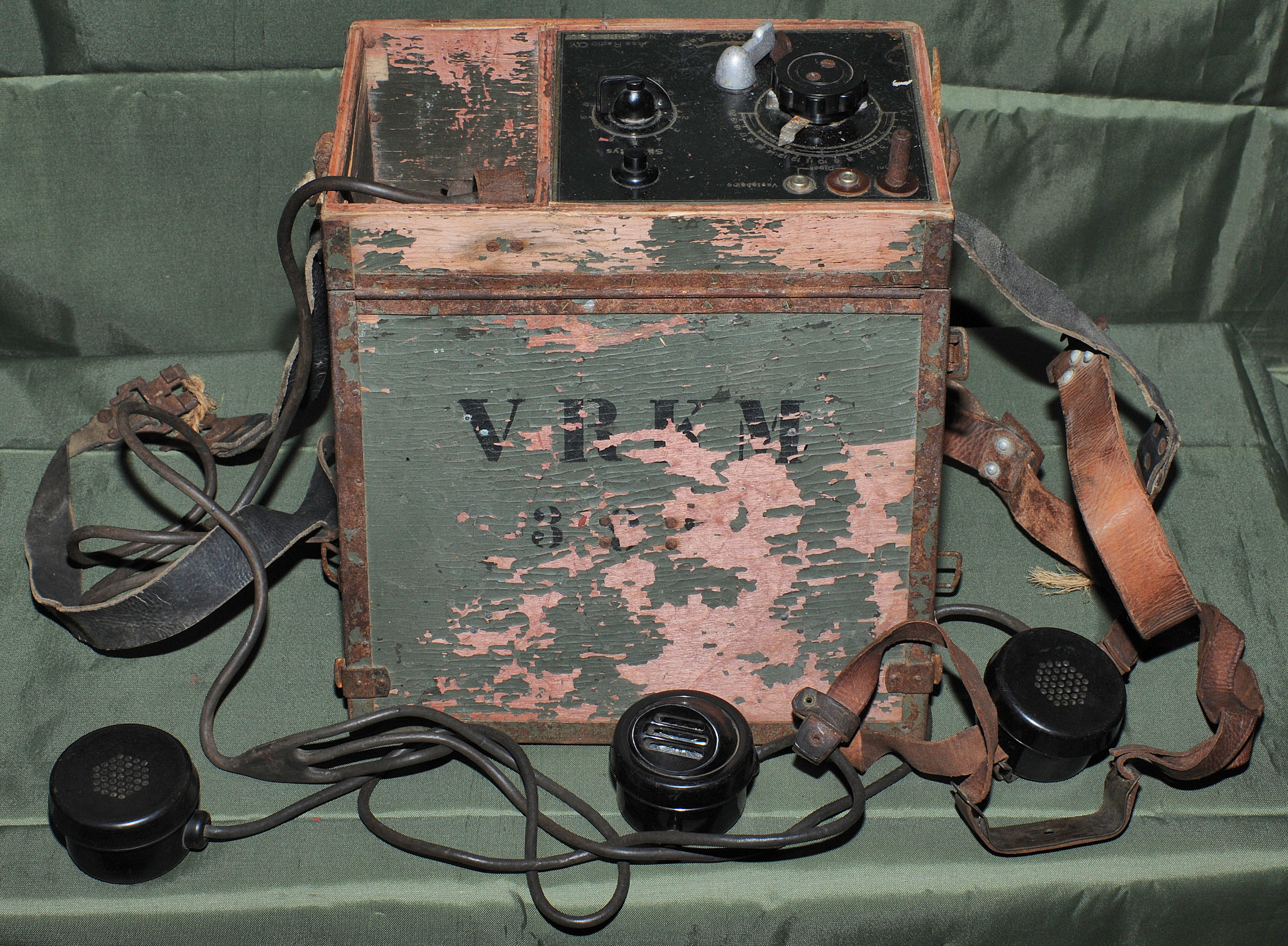

P-12-12u, VRKK, peitenimi "Kukkopilli", myös "Mäki-Matiksi" kutsuttu. Tarkoitettu käytettäväksi myös komppanian ja pataljoonan, sekä muissa tilapäisissä, lyhyissä yhteyksissä. Elokuussa, 1941, valmistuivat ensimmäiset P-12-12u- mallit. Asa-Radio Oy valmisti tietojen mukaan ko. radiota 850 kpl, valmistusnumerot 1-850. Valmistusvuodet 1941–42. Poistettiin käytöstä 1950-luvun lopulla. Radiopuhelin ja kaikki siihen kuuluvat lisävälineet on sijoitettu kantohihnoilla varustettuun puulaatikkoon, jossa on 3 lokeroa: koneisto-, paristo-, sekä kuuloke-mikrofonilokero. Kokonaispaino: 9,5 kg. Lähetelajit: puhe, A3 ja soinnullinen sähkötys, A2. Taajuusalue: 33 - 43 MHz. Lähetysteho: noin 300 mW, (0,3 W). Kantama: 1-5 km. Lähetin on A-luokan anodijännitemoduloitu itsevärähtelevä lähetin. Vastaanotin, kytkennältään suora, herkkyys n. 10 uV. Antennit: 1,6 - 1,9 metrin tankoantenni, (14 kpl antennisauvoja, käyttö- ja huolto-ohjeessa mainitaan 16 kpl) ja vastapainolanka pistikkeineen, dipoliantenni ja 12 metrin syöttöjohto pistikkeineen ja kaapelikenkineen, dipolin istukka ja antennivirran osoitin, (indikaattori), pienoispolttimo, (Osram 3306, 4 V, 0,1 A, kanta E 10). Jännitelähteet: 1,5 V hehkupari, (puhelinpari P-4-7a) ja 90 V: n anodiparisto, (P-4-90). Putket: 2 kpl Tungsram DLL 21. (Ensimmäisissä versioissa käytettiin putkea 1G6G ja 1A5G). Putkeksi, n:o 1, (katso käyttö- ja huolto-ohjeet/kytkentäkaavio), kelpaa vain Tungsram DLL 21, modulaattoriputkeksi, putki n:o 2, soveltuu myös Philipsin putki. Varaputkena mukana Tungsram DLL 21, mikä on sijoitettuna välipohjan alle, samaan lokeroon paristojen kanssa.

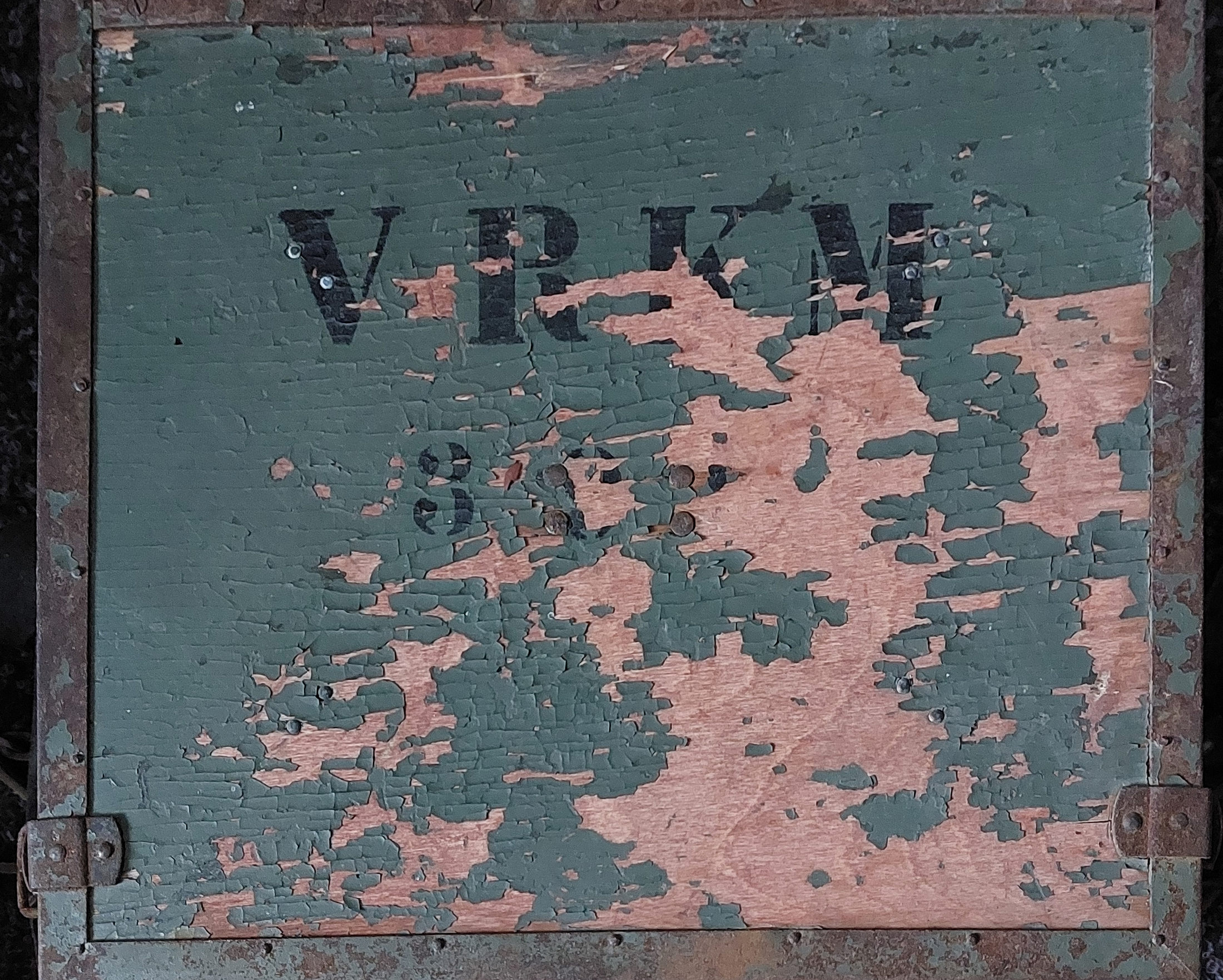

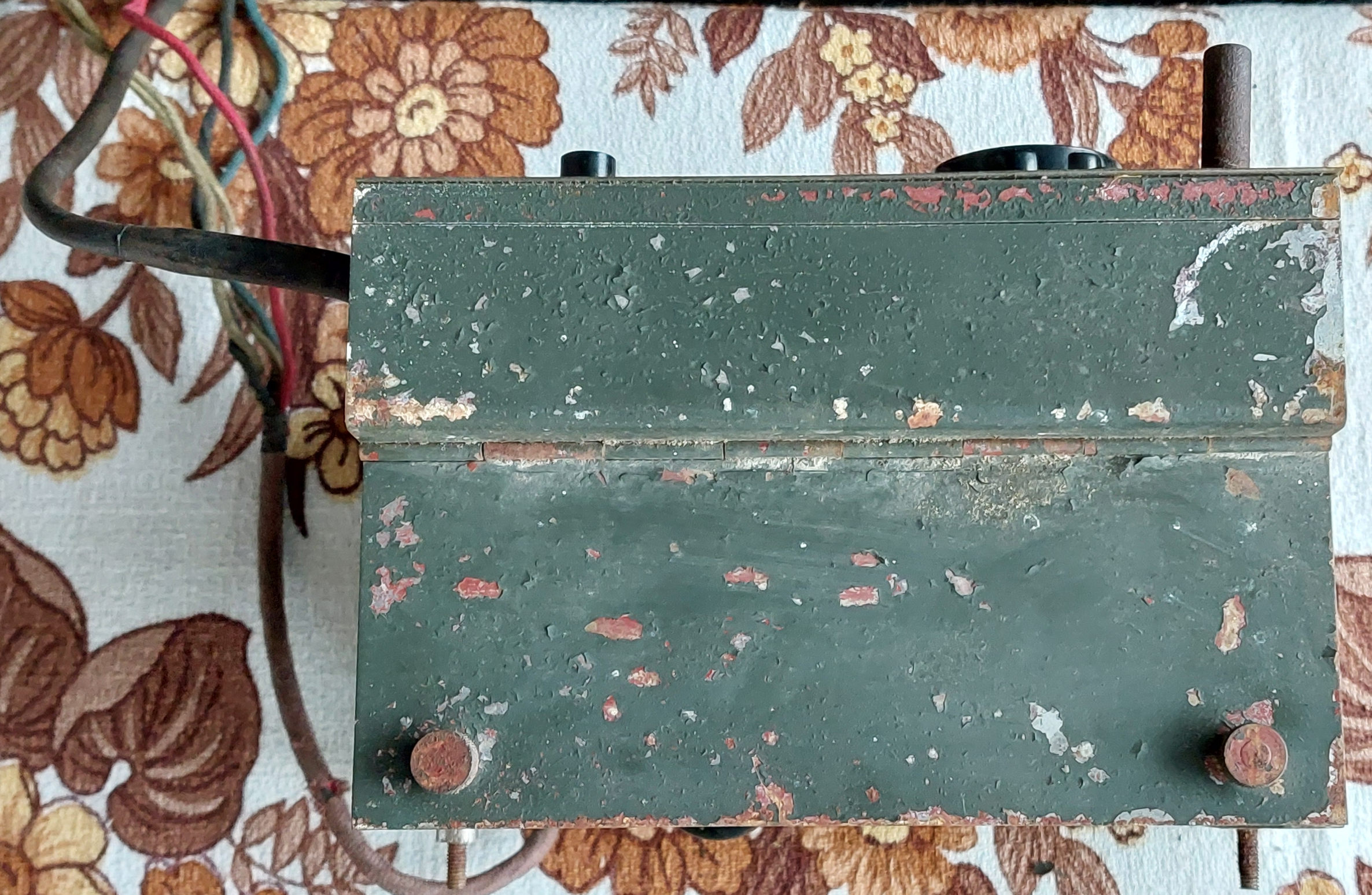

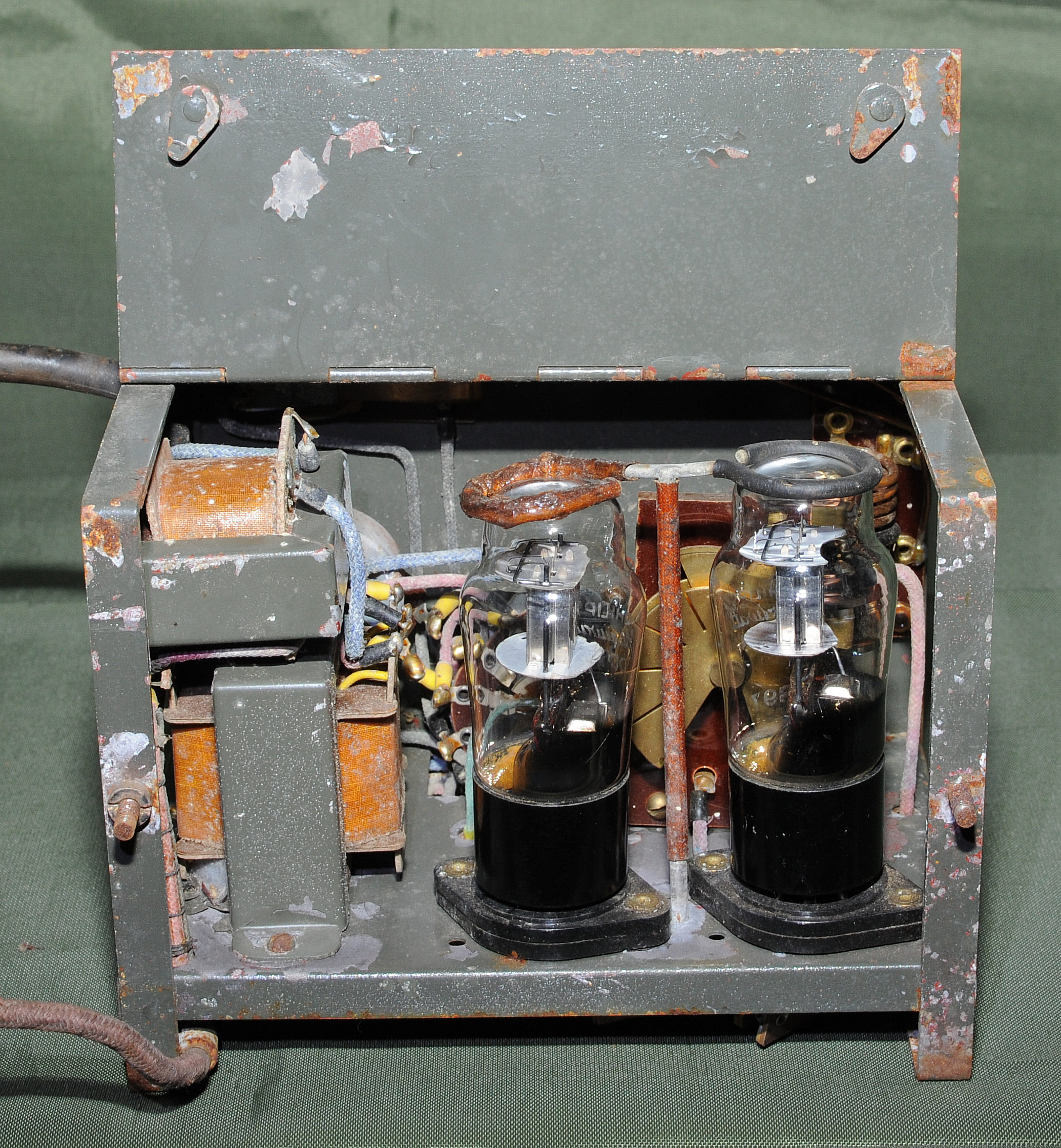

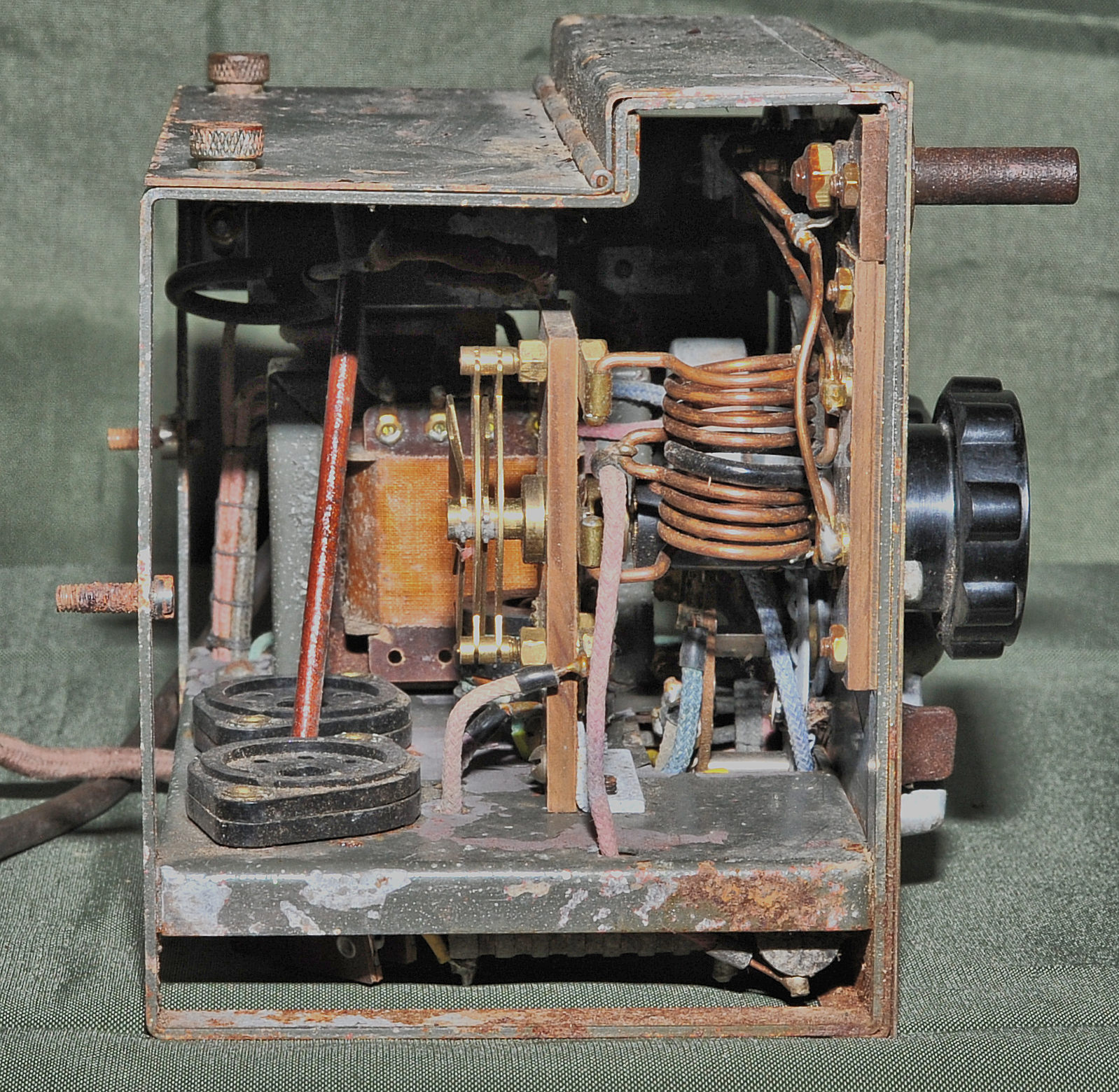

Sivun radiossa on ASAn koneisto Radiolaite Oy:n kotelossa. Liekö tehty tarkoituksella, koska sarjanumerot näyttävät samoilta, vaikka kotelon viimeinen numero onkin peitossa.

Suunniteltiin alkujaan yleisradiossa Helsingin, vuonna 1940 järjestettäväksi tarkoitettuihin olympialaisiin. Asa Radion valmistamissa radioissa, (P-12-12u), oli alkujaan kotelossa merkintä VRKK, mutta myöhemmin kotelomerkintä yleistettiin malliksi VRKH. Kaksi alimmaista kuvaa on Asa Radion valmistamasta VRKH- radiosta, s/n: 389/41. Katso VRKH

VRKK/VRKH Käyttö- ja huolto-ohjeet
